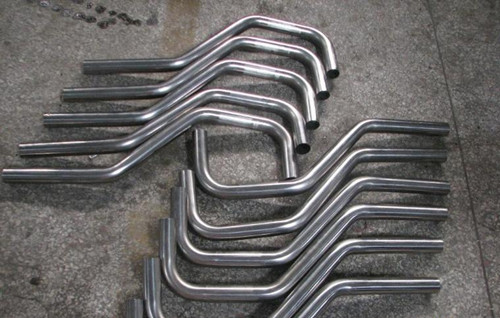

不銹鋼彎管鈍化膜的質量直接影響其耐腐蝕性能和使用壽命。以下是從快速篩查到精密分析的完整檢測體系，涵蓋外觀、無損、化學、電化學、加速腐蝕等多維度方法。
一、外觀與基礎檢查（無損，現場快速）
1. 目視與觸感檢查
標準：表面應呈均勻銀白色或藍白色，無明顯色差、銹跡、油污、氧化皮或機械損傷
重點區域：彎管的彎曲部位、焊縫處、邊緣及角落（應力集中和易損傷區域）
工具：肉眼觀察，必要時用 10 倍放大鏡檢查微觀缺陷
2. 清潔度檢測
水膜試驗：用去離子水均勻噴灑表面，水膜應連續保持 30 秒以上不破裂，表明表面無油污
擦拭試驗：用干凈白布擦拭表面，白布無明顯污漬、銹跡或顏色變化
二、無損檢測技術（不破壞工件，適合批量快速檢測）
1. 鈍化膜完整性快速檢測
表格
方法    原理    操作與判定    適用場景
藍點試驗（鐵氰化鉀法）    游離鐵與鐵氰化鉀、硝酸反應生成藍色沉淀    1. 配制：10g 鐵氰化鉀 + 50mL 硝酸 + 950mL 水
2. 滴液靜置 30 秒
3. 無藍點為合格    現場快速篩查，按 ASTM A967/GB/T 4334.7 執行
硫酸銅滴定試驗    游離鐵與硫酸銅反應生成紅色銅沉積    1. 涂覆硫酸銅溶液
2. 靜置 6 分鐘
3. 無紅色沉積物為合格    檢測鈍化膜致密性，適合局部缺陷查找
電化學鈍化測試儀（如 Oxilyzer 3）    測量鈍化膜電化學電位，數值 0-100    1. 電極接觸表面
2. 讀數≥設定值（如≥80）且 LED 變綠為合格    食品、制藥等高要求行業，快速無損評估
2. 膜厚測量
橢偏儀法：非接觸式，精度達 0.1nm，適合測量 2-5nm 的超薄鈍化膜
渦流法 / X 射線熒光法：適用于較厚鈍化膜，測量范圍 0.5-3μm，精度 ±0.05μm
關鍵指標：奧氏體不銹鋼鈍化膜厚度通常為 2-5nm，過厚（>8nm）易脆裂，過薄防護不足
3. 孔隙率檢測
電化學孔隙率法：通過測量膜層導電性評估孔隙密度，要求≤10 個 /cm2
染色滲透法：用特殊染料滲透孔隙，測量滲漏面積比≤0.1% 為合格
三、化學與電化學檢測（評估耐腐蝕本質性能）
1. 耐蝕性加速測試
表格
試驗類型    標準    條件    判定標準
中性鹽霧試驗（NSS）    GB/T 10125/ASTM B117    5% NaCl 溶液，35℃，連續噴霧    72-720 小時無紅銹生成，鈍化后耐鹽霧時間應比未鈍化延長 3 倍以上
醋酸鹽霧試驗（ASS）    GB/T 10125/ISO 9227    5% NaCl+0.26% 醋酸，pH3.1-3.3    適合檢測含氯環境下的耐蝕性
銅離子加速鹽霧試驗（CASS）    ASTM B368    5% NaCl+0.26% 醋酸 + 0.2% 氯化銅    加速腐蝕測試，適合快速評估
2. 電化學精密分析
極化曲線法（ASTM G5）：測量腐蝕電流密度（Icorr），Icorr 越低，耐蝕性越好
電化學阻抗譜（EIS）：分析鈍化膜電容和電阻，判斷膜層致密性和穩定性
循環伏安法：評估鈍化膜在不同電位下的穩定性，檢測點蝕敏感性
3. 浸泡試驗
硝酸浸泡法：按 GB/T 4334.5，在 65% 硝酸中煮沸 48 小時，失重率≤0.1g/m2 為合格
硫酸 - 硫酸銅腐蝕試驗：檢測晶間腐蝕敏感性，無晶間腐蝕裂紋為合格
四、破壞性檢測（適合抽樣驗證，不適合成品批量檢測）
1. 成分與結構分析
EDS 能譜分析：確定鈍化膜中 Cr、Fe、O 等元素組成及質量分數，Cr/Fe 比應≥1.5（表明富鉻鈍化膜）
XPS 光電子能譜：分析元素價態，確保形成 Cr?O?為主的鈍化膜
XRD 分析：檢測鈍化膜晶體結構，評估膜層穩定性
2. 附著力測試
劃格法（ISO 2409）：用劃格器劃 1mm×1mm 網格，膠帶剝離后無膜層脫落，等級≥4B 為合格
拉伸試驗（GB/T 228）：測量膜層與基材的結合強度，剝離強度≥5N 為合格
五、不銹鋼彎管特殊檢測要點
彎曲部位重點檢測：彎曲處應力集中，鈍化膜易破損，需增加檢測頻次
焊縫區域專項檢測：焊縫處易產生敏化，需進行晶間腐蝕測試和藍點試驗
邊緣和角落處理：這些區域易形成不完整鈍化膜，需用小面積測試方法（如點滴法）
批量檢測策略：
首件 100% 全項檢測
批量生產時按 5-10% 抽樣，重點檢測關鍵指標
彎曲工藝改變時重新進行全項驗證
六、檢測標準與流程總結
核心標準
國際：ASTM A967、ISO 9227、ASTM G5、ISO 1463
國內：GB/T 31901-2015、GB/T 10125、GB/T 4334 系列
推薦檢測流程
外觀檢查 → 2. 藍點試驗快速篩查 → 3. 膜厚測量 → 4. 鹽霧試驗（抽樣）→ 5. 電化學測試（必要時）→ 6. 成分分析（研發或質量爭議時）
七、質量判定綜合指標
表格
檢測項目    合格標準    關鍵意義
外觀    均勻銀白色，無缺陷    基礎質量保證
藍點試驗    30 秒無藍點    鈍化膜完整性
膜厚    2-5nm（奧氏體）    防護能力基礎
鹽霧試驗    72 小時無紅銹    實際使用環境耐蝕性
Cr/Fe 比    ≥1.5    富鉻鈍化膜形成標志
腐蝕電流密度    ≤1×10??A/cm2    電化學穩定性
注意事項
藍點液需當天配制，鐵氰化鉀有D，操作時需佩戴防護用品
檢測前表面必須清潔，去除油污、灰塵和氧化皮，否則影響結果
彎管檢測應覆蓋所有關鍵區域，特別是彎曲、焊接和邊緣部位。
